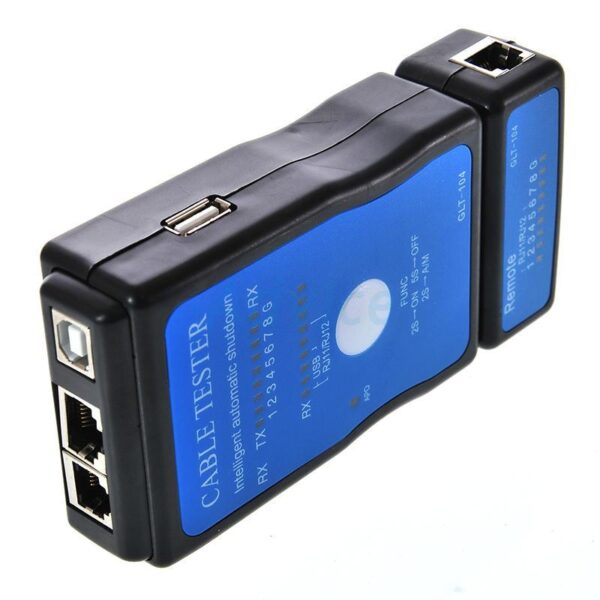

GLINK GLT-104

อุปกรณ์ทดสอบสัญญาณสาย Lan/สายโทรศัพท์ Cable Tester GLINK (GLT-104)

เครื่องทดสอบสายแลน Network Cable Tester

  • ใช้สำหรับทดสอบการเชื่อมต่อของสายนำสัญญาณในระบบเครือข่าย
  • ตรวจสอบข้อผิดพลาดในการเดินสาย 5E, 6E, คู่สายและสายโทรศัพท์
  • ค้นหาจุดที่ผิดพลาดในการเดินสายแลน หรือการเชื่อมต่อระบบเน็ตเวิร์ค
  • รองรับการทดสอบสายแลน UTP / STP / T568A / T568B / Token Ring
  • รองรับการทดสอบสายโทรศัพท์ RJ-45, RJ-11, RJ-12
*** ผู้รับเหมาโครงการต้องการราคาพิเศษสนใจติดต่อ ***
เบอร์มือถือ : 063-1963553 ไอดีไลน์ : ifocusshop
แบรนด์ GLINK
รุ่น GLT-104
ประเภทอุปกรณ์ Tools & Tester



วิธีการใช้งานเบื้องต้น เครื่องทดสอบสาย GLINK Network Cable Tester

1. เบื้องต้นตัวเครื่องจะมีสวิตช์ด้านหน้าอยู่สองปุ่ม

  • – สวิตช์แรก POWER ON-OFF เป็นสวิตช์ที่ใช้เปิด-ปิดตัวเครื่อง
  • – สวิตช์ที่สอง TEST ON-OFF เป็นสวิตช์ที่กดเพื่อเริ่มทดสอบ-หยุดทดสอบ

2. เมื่อเราเปิดเครื่องทดสอบแล้วนำสายที่ต้องการจะทดสอบ มาเสียบที่เครื่องทดสอบทั้งสองข้างเรียบร้อย
3. หลังจากนั้นเริ่มการทดสอบโดยกดปุ่ม TEST ON-OFF
4. แล้วดูผลทดสอบจากสถานะหลอดไฟ LED ซึ่งหลอดไฟของเครื่องทดสอบนี้ จะเป็นแบบสองสีในหลอดเดียว คือ สีเขียวกับสีแดง
5. ไฟแสดงสถานะการทำงาน มีดังนี้

  • – หลอดไฟแสดงสีเขียว – สถานะปกติ คือขั้วต่อหัวท้ายต่อถึงกันไม่ขาดและไม่ช็อต
  • – หลอดไฟแสดงสีแดง – สถานะผิดปกติ คือช็อตหรือขั้วต่อหัวท้ายต่อถึงกันแต่ไม่ถูกคู่สาย ต้องแก้ไข
  • – หลอดไฟไม่ติด – สถานะสายขาด คือขั้วต่อหัวท้ายต่อไม่ถึงกันไม่ว่าด้วยสาเหตุใดก็ตาม ต้องแก้ไข

6. หลอดไฟที่เขียนว่า GND เป็นหลอดที่ใช้ในการทดสอบสาย STP

  • – หลอดไฟไม่ติด – สถานะสาย UTP (ปกติ)
  • – หลอดไฟติดสีเขียว – สถานะสาย STP (แต่ถ้าสายที่ทดสอบเป็นสาย STP แล้วไม่ติด แสดงว่า สายกราวด์ต่อไม่ถึงกันหัวท้าย ต้องแก้ไข)

7. เมื่อทดสอบดูสถานะหลอดไฟแล้ว สุดท้ายต้องดูการเรียงลำดับของหลอดไฟ

  • – ถ้าหลอดไฟติดเรียงกันไปตามลำดับ เช่น 1&2 3&6 4&5 7&8 แสดงว่าเข้าหัวถูกต้อง ขั้วต่อหัวท้ายต่อถึงกัน
  • – ถ้าหลอดไฟติดเรียงลำดับกระโดด เช่น 1&2 4&5 3&6 7&8 แสดงว่าต่อสายแบบไขว้ (Cross) นั้นเอง
  • – ถ้าหลอดไฟติดนอกเหนือกว่านี้ แสดงว่าเข้าหัวผิด

8. นอกจากนี้ยังนำเครื่องไปทดสอบกับสายโทรศัพท์ที่ใช้หัวต่อ RJ11, RJ12 ได้อีกด้วย แต่หลอดไฟบางหลอดจะหายไปตามจำนวนสายที่เหลือ เช่น RJ11 สาย 4 เส้นจะเหลือแค่ 3&6 4&5 เป็นต้น
