แบรนด์	GLINK
รุ่น	GLT-104
ประเภทอุปกรณ์	Tools & Tester

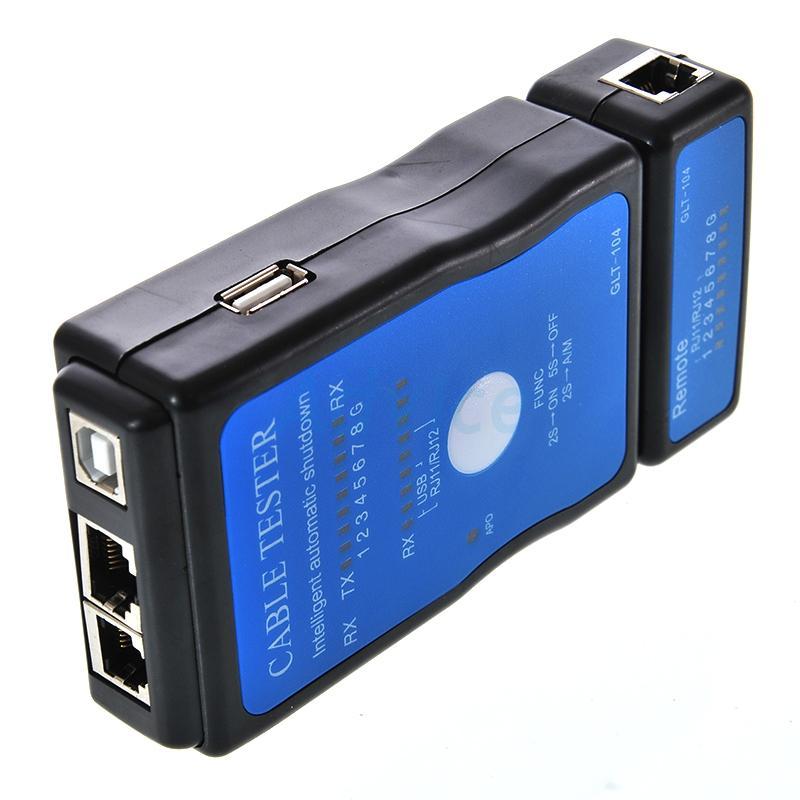

วิธีการใช้งานเบื้องต้น เครื่องทดสอบสาย GLINK Network Cable Tester

1. เบื้องต้นตัวเครื่องจะมีสวิตช์ด้านหน้าอยู่สองปุ่ม

• – สวิตช์แรก POWER ON-OFF เป็นสวิตช์ที่ใช้เปิด-ปิดตัวเครื่อง
• – สวิตช์ที่สอง TEST ON-OFF เป็นสวิตช์ที่กดเพื่อเริ่มทดสอบ-หยุดทดสอบ

2. เมื่อเราเปิดเครื่องทดสอบแล้วนำสายที่ต้องการจะทดสอบ มาเสียบที่เครื่องทดสอบทั้งสองข้างเรียบร้อย
3. หลังจากนั้นเริ่มการทดสอบโดยกดปุ่ม TEST ON-OFF
4. แล้วดูผลทดสอบจากสถานะหลอดไฟ LED ซึ่งหลอดไฟของเครื่องทดสอบนี้ จะเป็นแบบสองสีในหลอดเดียว คือ สีเขียวกับสีแดง
5. ไฟแสดงสถานะการทำงาน มีดังนี้

• – หลอดไฟแสดงสีเขียว – สถานะปกติ คือขั้วต่อหัวท้ายต่อถึงกันไม่ขาดและไม่ช็อต
• – หลอดไฟแสดงสีแดง – สถานะผิดปกติ คือช็อตหรือขั้วต่อหัวท้ายต่อถึงกันแต่ไม่ถูกคู่สาย ต้องแก้ไข
• – หลอดไฟไม่ติด – สถานะสายขาด คือขั้วต่อหัวท้ายต่อไม่ถึงกันไม่ว่าด้วยสาเหตุใดก็ตาม ต้องแก้ไข

6. หลอดไฟที่เขียนว่า GND เป็นหลอดที่ใช้ในการทดสอบสาย STP

• – หลอดไฟไม่ติด – สถานะสาย UTP (ปกติ)
• – หลอดไฟติดสีเขียว – สถานะสาย STP (แต่ถ้าสายที่ทดสอบเป็นสาย STP แล้วไม่ติด แสดงว่า สายกราวด์ต่อไม่ถึงกันหัวท้าย ต้องแก้ไข)

7. เมื่อทดสอบดูสถานะหลอดไฟแล้ว สุดท้ายต้องดูการเรียงลำดับของหลอดไฟ

• – ถ้าหลอดไฟติดเรียงกันไปตามลำดับ เช่น 1&2 3&6 4&5 7&8 แสดงว่าเข้าหัวถูกต้อง ขั้วต่อหัวท้ายต่อถึงกัน
• – ถ้าหลอดไฟติดเรียงลำดับกระโดด เช่น 1&2 4&5 3&6 7&8 แสดงว่าต่อสายแบบไขว้ (Cross) นั้นเอง
• – ถ้าหลอดไฟติดนอกเหนือกว่านี้ แสดงว่าเข้าหัวผิด

8. นอกจากนี้ยังนำเครื่องไปทดสอบกับสายโทรศัพท์ที่ใช้หัวต่อ RJ11, RJ12 ได้อีกด้วย แต่หลอดไฟบางหลอดจะหายไปตามจำนวนสายที่เหลือ เช่น RJ11 สาย 4 เส้นจะเหลือแค่ 3&6 4&5 เป็นต้น
